Interface Web de EyesOfNetwork

On remarquera au premier coup d’oeil que l’interface de EON est vraiment pas mal du tout, déjà que son installation est plus que simple. Le fait que de bons outils y soit greffés font de lui un bon “couteau suisse”. L’interface n’est pas super classe mais ne soyons pas difficile, ils ne sont qu’à la version 1.2.

L’interface se découpe en 7 onglets principal mais seulement 5 nous intéresse :

• Disponibilités
• Capacités
• Production
• Rapports
• Administration

Nous allons vous les présenter un par un. Nous sauterons certaines fonctionnalités qui ne présentent pas un grand intérêt.

Ce tutoriel a été réalisé par :

Cet onglet est la vue globale de EON. On y retrouve toutes informations liés à cet outil de supervision (monitoring, cartographie, ect ….)

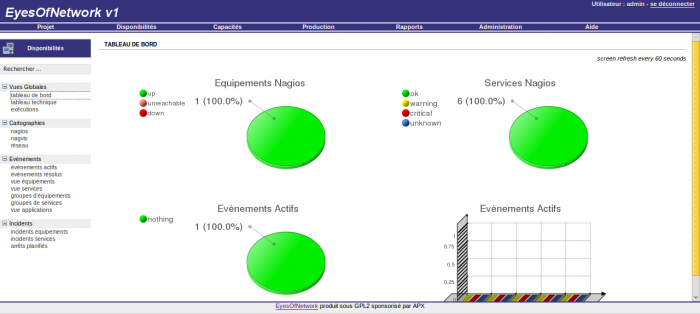

• Tableau de bord

Il s’agit d’une vue récapitulative de l’état de santé du S.I supervisés

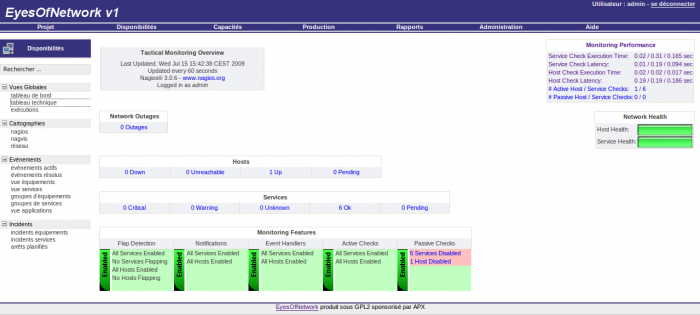

• Tableau technique

Il s’agit tout bonnement du tactical Overview de nagios

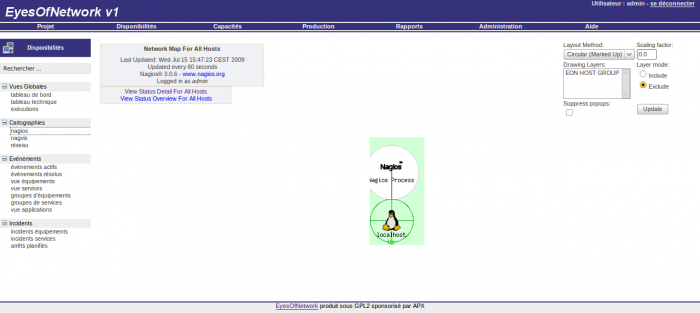

• Nagios

Il s’agit du statusmap de nagios

• Nagvis

Il s’agit de la vue globale de nagvis

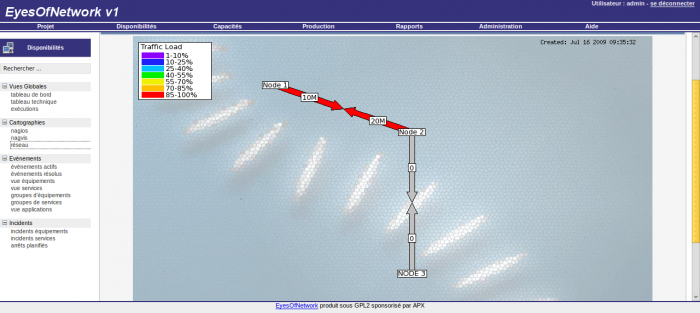

• Réseau

Il s’agit de l’addons weathermap (utilitaire servant à réaliser des cartographies du réseaux) derrière

• Évènements actif

Il s’agit d’un dérivé de l’eventlog de nagios. Il permet d’afficher les évènements en cours.

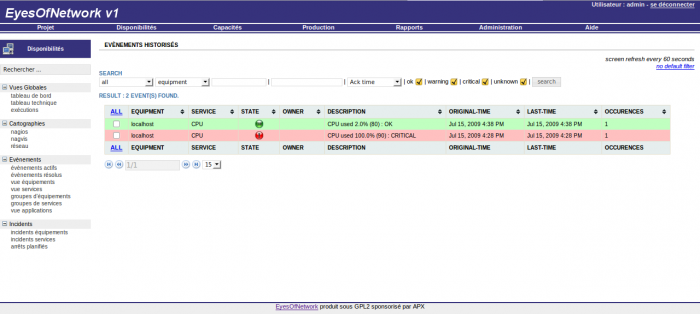

• Évènements résolus

Il s’agit d’un dérivé de l’eventlog de nagios. Il permet d’afficher le début et la fin d’un problème.

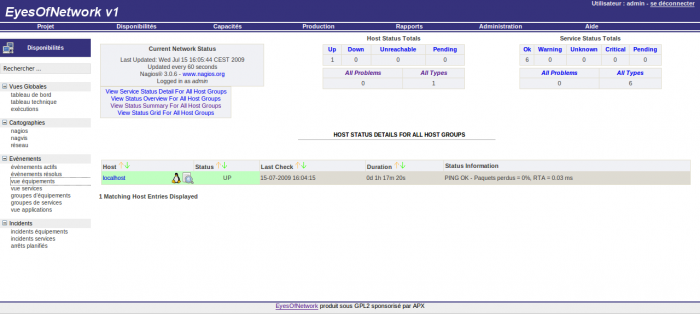

• Vue équipements

Il s’agit de la vue des hôtes de nagios

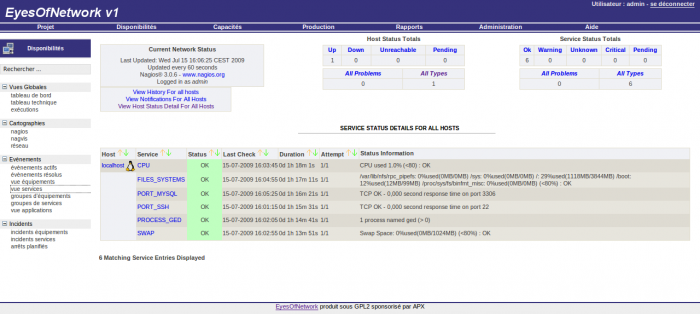

• Vue services

Il s’agit de la vue des services de nagios

• groupes d’équipements

Il s’agit de la vue des groupes d’hôtes

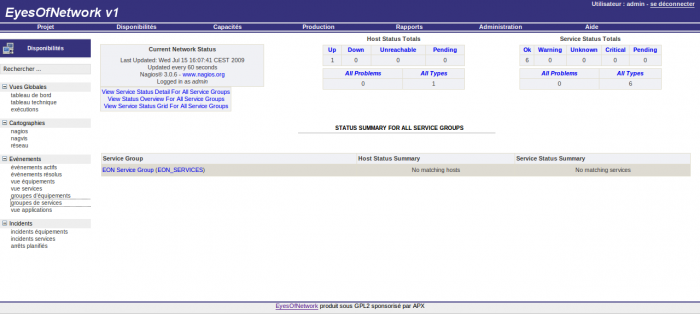

• groupes de services

Il s’agit de la vue des groupes de services

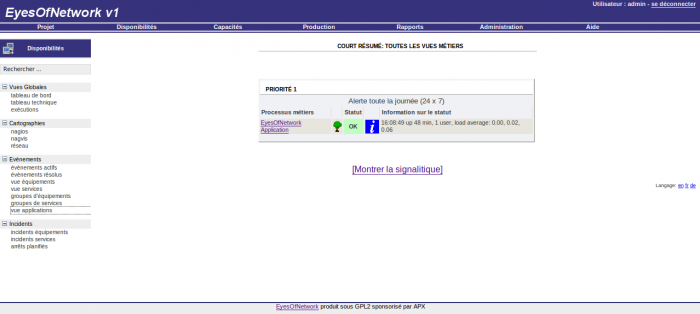

• Vue applications

Il s’agit d’une vue vraiment pas mal, elle regroupe des services par types d’applications

• Incidents équipements

Il s’agit d’un filtre permettant de voir tous les problèmes sur les hôtes en cours

• Incidents services

Il s’agit d’un filtre permettant de voir tous les problèmes sur les services en cours

• Arrêts planifiés

Correspond à la vue Downtime de nagios

Cet onglet correspond à la fonction métrologique de l’outil.

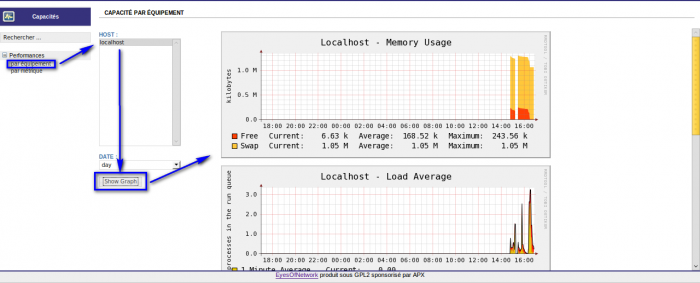

• par équipement

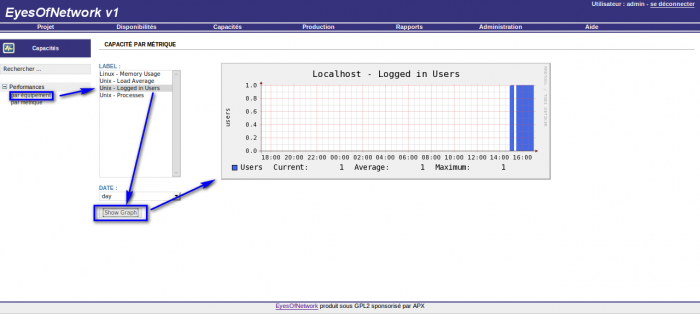

• par métrique

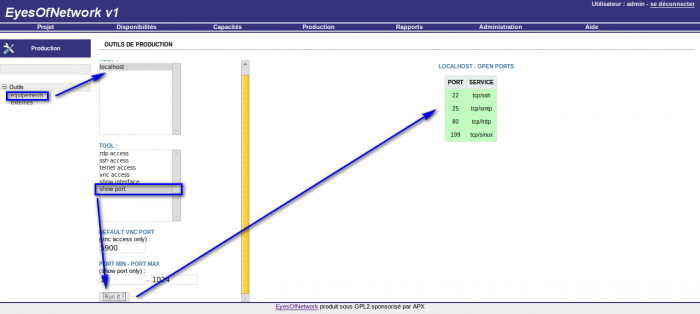

Je pense que cet onglet est en cours de développement mais s’annonce très prometteur. A première vue, il permettrait d’accéder à votre machine (ssh, telnet, rdp, vnc, ….) directement via l’outil EyesOfNetwork.

• équipements

Permet d’utiliser les outils ci-dessus énoncés pour les machines supervisées

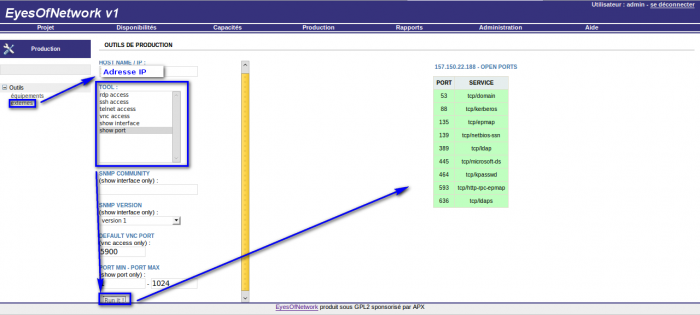

• externes

Permet d’utiliser les outils ci-dessus énoncés pour une IP.

Que dire sur cet onglet, à part qu’il est très réussi et très prometteur lui aussi pour un outil qui n’est qu’à ça version 1.2.

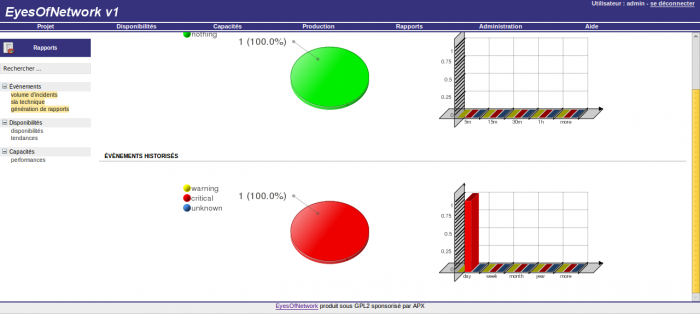

• volume d’incidents

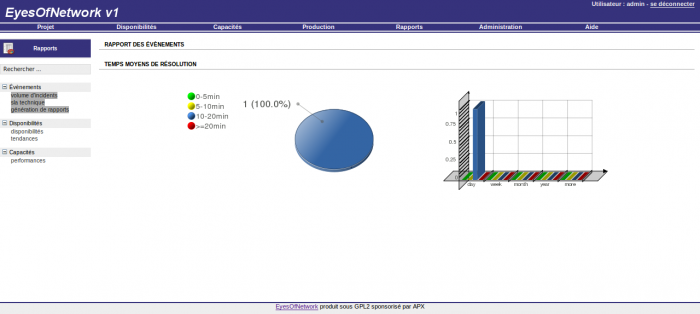

• sla technique

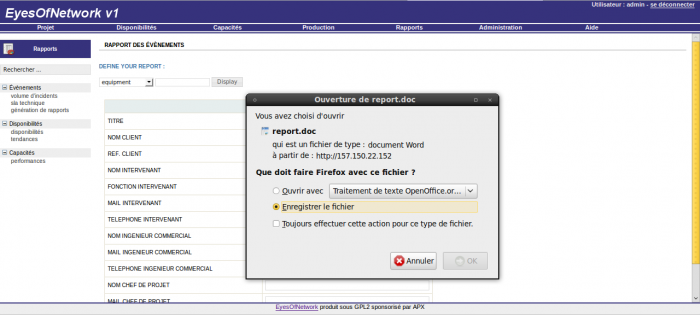

• génération de rapports

j’adore cette fonctionnalité très particulièrement, utile pour donner un rapport vite fait à votre DSI qui ne voit que par Word.

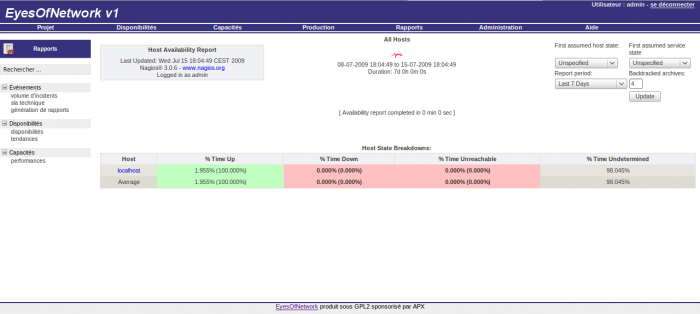

• disponibilités

Il s’agit de la vue du rapport de disponibilité de nagios

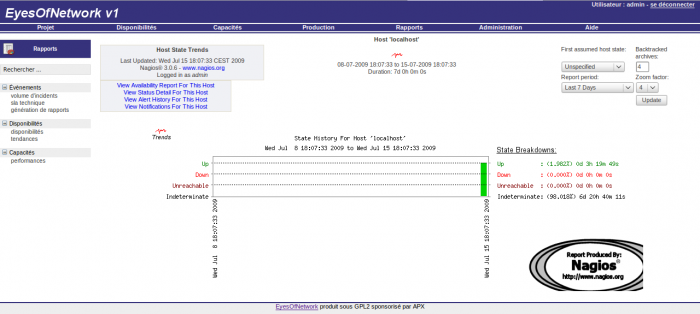

• tendances

Il s’agit de la vue du rapport des tendances de nagios

• Performances

Cet onglet est réservé à l’administration général de EON et des addons qui y sont greffés.

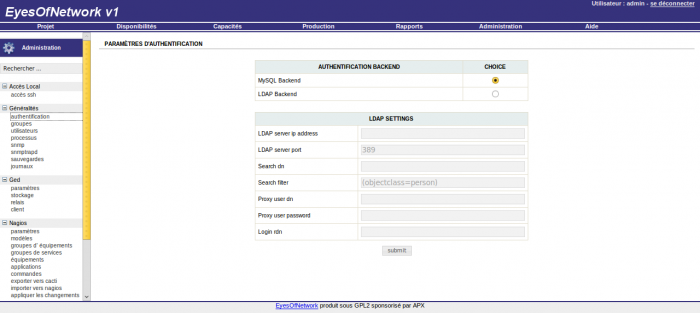

• authentification

Dans cette vue, vous aurez le choix de gérer vos connexion à EON soit via la base mysql ou via un annuaire LDAP

• groupes

Dans cette vue, vous pourrez gérer des groupes d’utilisateurs pour l’interface EON

• utilisateurs

Dans cette vue, vous pourrez gérer les utilisateurs pour l’interface EON

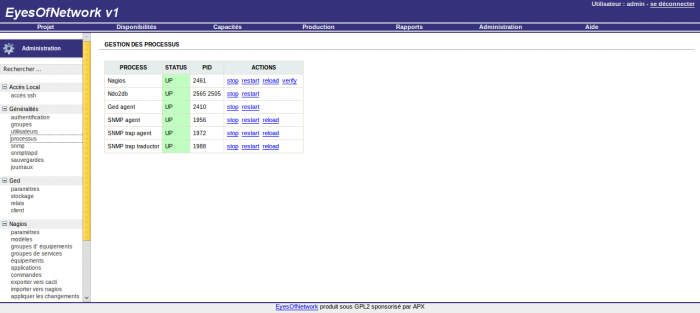

• processus

Dans cette vue, vous pourrez gérer vos processus et voir dans quel état ils sont

• snmp

Dans cette vue, vous avez accès à la configuration de snmp

• snmptrapd

Dans cette vue, vous avez accès à la configuration de snmptrapd

• journaux

Dans cette vue, vous avez accès au journal des connexions utilisateurs à l’interface

Dans ce menu, vous aurez accès à la configuration de logiciel GED

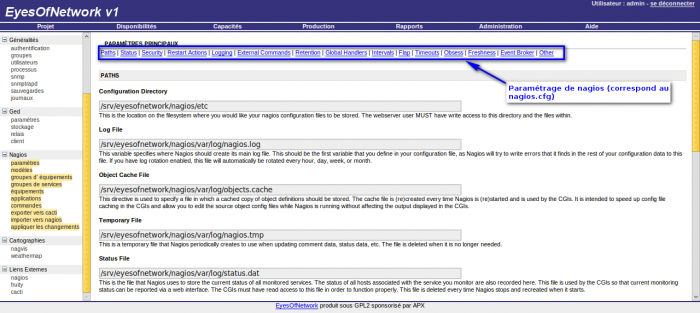

• paramètres

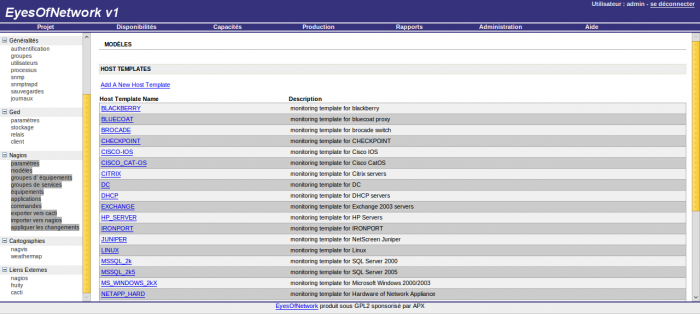

• modèles

Vous pourrez créer vos templates d’hôtes et de services ici (correspond au templates.cfg)

• groupes d’ équipements

Gestion des groupes d’hôtes (correspond à hostgroups.cfg)

• groupes de services

Gestion des groupes de services

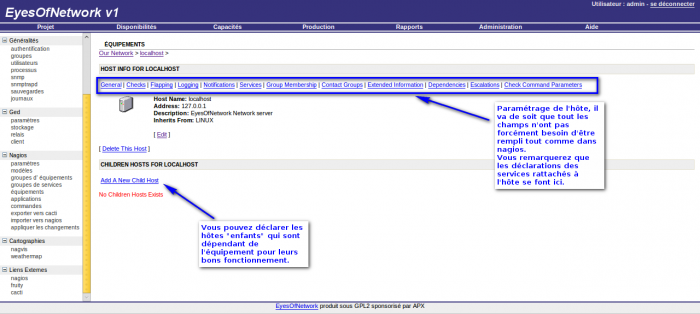

• équipements

• applications

Cette vue est lié à GED et permet de gérer la vue application métier vu ci-dessus dan “l’Onglet Dsiponibilités”

• commandes

Dans cette vue, vous pourrez créer vos commandes de check (correspond au commands.cfg). Y a des commandes de déclarer par défaut vraiment pas mal à première vue.

• nagvis

C’est nagvis intégré dans l’interface de EON. Pour comment gérer nagvis, veuillez vous référer nagvis

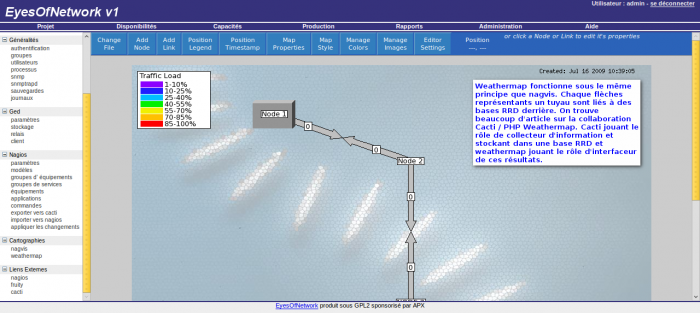

• weathermap

C’est weather intégré dans l’interface EON. La gestion de la configuration de la cartographie weathermap se fera ici.

En attendant, un article de Wiki Nagios-fr.org sur le sujet phpWeathermap, je vous envoie à lire ceci pour un peu mieux comprendre comment ça fonctione.
