NagTrap

:!: Vous devez avoir une installation fonctionnelle de snmptrapd et snmptt avant de suivre cette installation.

Introduction

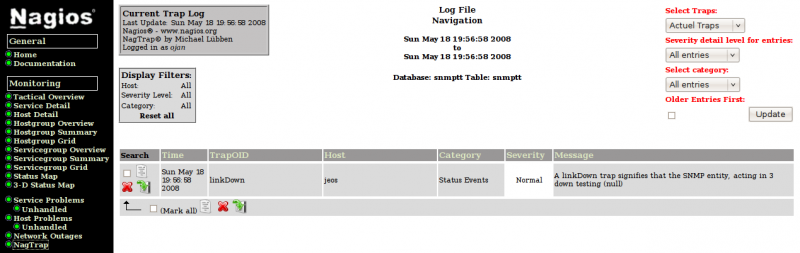

NagTrap est un module qui permet d’interroger la base de données renseignée par SNMPTT pour le stockage des interruptions SNMP. C’est une interface écrite en PHP dont l’installation et la configuration ne pose aucun problème. Nagtrap fournit également un plugin Nagios check_snmp_trap qui permet d’interroger la base de données des interruptions directement depuis Nagios.

Sources

Pré-requis

Il faut avoir d’installer php5 et php5-mysql par défaut.

sudo apt-get install php5 php5-mysql snmptrapd snmp

NagTrap Installation

Pour installer NagTrap, il faut récupérer les sources et les décompresser. Il faut copier le répertoire de l’interface PHP nagtrap dans /usr/local/nagios/share/nagtrap et le plugin Perl dans /usr/local/nagios/libexec.

master:/usr/src/nagios# tar xzf nagtrap-0.1.2.tar.gz
master:/usr/src/nagios# mv nagtrap/nagtrap/ /usr/local/nagios/share/
master:/usr/src/nagios# cp  nagtrap/plugin/check_snmp_traps.pl /usr/local/nagios/libexec/check_snmp_traps

L’opération suivante consiste à créer une base de données pour recevoir les interruptions SNMP.

master:/usr/src/nagios# mysqladmin create snmptt -p
master:/usr/src/nagios# mysql snmptt < nagtrap/db/snmptt-1.2.sql -p
master:/usr/src/nagios# mysql
   mysql> GRANT SELECT,INSERT,UPDATE,DELETE ON snmptt.* TO 'snmptt'@'localhost' IDENTIFIED BY 'secret';
   Query OK, 0 rows affected (0.00 sec)
   mysql> quit

Il est bon de faire un test pour voir si votre base a bien été créée et si vous pouvez y accéder avec le user snmptt.

master:/usr/src/nagios# mysql -u snmptt -p secret -D snmptt
   mysql> show tables;
   +------------------+
   | Tables_in_snmptt |
   +------------------+
   | snmptt           |
   | snmptt_archive   |
   +------------------+
   2 rows in set (0.01 sec)
   mysql> quit
   Bye

Ajouter une table à la base snmptt qui accueillera les traps inconnues.

master:/usr/src/nagios# mysql snmptt < nagtrap/db/snmptt_unknown.sql

NagTrap Configuration

Il faut configurer le plugin /usr/local/nagios/libexec/check_snmp_traps suivant avec les informations de connexion à la base de données.

# ==================== Database connect information ====================
   my $dbHost = "localhost";
   my $dbName = "snmptt";
   my $dbUser = "snmptt";
   my $dbPass = "secret";
   my $dbTable = "snmptt";
   ....
   # ==================== Load Perl modules ====================
   use strict;
   use Getopt::Long;
   use vars qw($PROGNAME);
   use lib "/usr/local/nagios/libexec/"; # Pfad zur util.pm!!
Attention aux pièges
  • Selon vos installations et où vous mettez vos plugins, il vous faudra indiquer le chemin où se trouve vos plugins nagios. Attention à ne pas se faire avoir avec le fameux «./»
     use lib "/chemin/de/vos/plugins/"
  • Vos noms d’hôtes qui sont surveillés par trap dans nagios doivent être identiques aux champ hostname dans la base sql
# Read warning-Traps from database
if ($opt_w) {
   $dbQuery = $dbConnect->prepare("SELECT formatline FROM $dbTable WHERE hostname='$opt_H' AND severity='WARNING' $queryCategory $queryTrapOid $queryTrapRead");
   $dbQuery->execute();
   while (@resultWarning = $dbQuery->fetchrow_array) {
      $countWarning++;
      $lastWarningTrapMessage = $resultWarning['0'];
   }
}

# Read critical-Traps from database
if ($opt_c) {
   $dbQuery = $dbConnect->prepare("SELECT formatline FROM $dbTable WHERE hostname='$opt_H' AND severity='CRITICAL' $queryCategory $queryTrapOid $queryTrapRead");
   $dbQuery->execute();
   while (@resultCritical = $dbQuery->fetchrow_array) {
      $countCritical++;
      $lastCriticalTrapMessage = $resultCritical['0'];
   }
}
  1. Si vous passez une adresse IP à l’option -H du plugin , remplacer hostname= par agentip=
  2. Vérifier dans votre table sql la valeur dans severity, si ce sont 0,1 ou 2 remplacer par severity=1 pour le cas WARNING et 2 pour le cas CRITICAL.

Copier le modèle fourni en fichier config.ini.php.

master:~# cd /usr/local/nagios/share/nagtrap
master:/usr/local/nagios/share/nagtrap# cp etc/config.ini.php-dist etc/config.ini.php

Modifier certains paramètres à l’image de votre configuration.

  • /usr/local/nagios/share/nagtrap/etc/config.ini.php
[global]
   language = FR
   useAuthentification = 1
   allowedUser = nagiosadmin
   useUnknownTraps = 0
   step = 30
   images = ./images/
   iconStyle = dropline
   cutTrapMessage = 100
   illegalCharJavabox = <,>,'
   [nagios]
   prefix = /nagios
   images = ../images/
   [database]
   host = localhost
   user = snmptt
   password = secret
   name = snmptt
   tableSnmptt = snmptt
   tableSnmpttUnk = snmptt_unknown
   [internal]
   version = Version 0.1.2
   title = NagTrap
Liens HTML

Voici une astuce pour vous permettre de lier votre interface PHP NagTrap au menu Nagios (side.html) :

  • /usr/local/nagios/share/side.html
 -- ~ Nach Zeile 147 --
   <tr>
     <td width=13><img src="images/greendot.gif" width="13" height="14" name="index-dot"></td>
     <td nowrap><a href="/nagios/nagtrap/index.php" target="main" onMouseOver="switchdot('index-dot',1)"onMouseOut="switchdot('index-dot',0)"

class="NavBarItem">NagTrap</a></td>
   </tr>

SNMP TrapReceiver

Il y a des pré-requis avant de commencer à attaquer l’installation de snmptt_vx.x

  • Debian
master:~# apt-get install snmpd libconfig-inifiles-perl libsnmp-base libsnmp-perl
  • SuSE
master:~# yast -i net-snmp perl-Config-IniFiles

Télécharger le package snmptt sur le lien suivant : http://sourceforge.net/project/showfiles.php?group_id=51473 Ensuite, décompresser le package et copier les binaires aux emplacements suivants. Bien vérifier le chmod +x comme ci-dessous.

master:/usr/src/nagios# cp snmptt_1.2/snmptt /usr/sbin/
master:/usr/src/nagios# cp snmptt_1.2/snmptthandler /usr/sbin/
master:/usr/src/nagios# cp snmptt_1.2/snmpttconvert* /usr/bin/
master:/usr/src/nagios# cp snmptt_1.2/snmptt.ini /etc/snmp/
master:/usr/src/nagios# chmod +x /usr/bin/snmpttconvert*
master:/usr/src/nagios# chmod +x /usr/sbin/snmptt*

Champs à vérifier dans le fichier ini de snmptt

  • /etc/snmp/snmptt.ini
[General]
   snmptt_system_name = master
   mode = daemon
   multiple_event = 1
   dns_enable = 0
   strip_domain = 0
   strip_domain_list = <<END
   nagios.local
   END
   resolve_value_ip_addresses = 0
   net_snmp_perl_enable = 1
   net_snmp_perl_best_guess = 1
   translate_log_trap_oid = 0
   translate_value_oids = 1
   translate_enterprise_oid_format = 1
   translate_trap_oid_format = 1
   translate_varname_oid_format = 1
   translate_integers = 1
   mibs_environment = ALL
   wildcard_expansion_separator = " "
   allow_unsafe_regex = 0
   remove_backslash_from_quotes = 0
   dynamic_nodes = 0
   description_mode = 0
   description_clean = 1
   threads_enable = 0
   threads_max = 10
   [DaemonMode]
   daemon_fork = 1
   daemon_uid = nagios
   pid_file = /var/run/snmptt.pid
   spool_directory = /var/spool/snmptt/
   sleep = 5
   use_trap_time = 1
   keep_unlogged_traps = 1
   [Logging]
   stdout_enable = 0
   log_enable = 1
   log_file = /var/log/snmptt.log
   log_system_enable = 1
   log_system_file = /var/log/snmpttsystem.log
   unknown_trap_log_enable = 1
   unknown_trap_log_file = /var/log/snmpttunknown.log
   statistics_interval = 0
   syslog_enable = 0
   syslog_facility = local0
   syslog_level_debug = <<END
   END
   syslog_level_info = <<END
   END
   syslog_level_notice = <<END
   END
   syslog_level_warning = <<END
   END
   syslog_level_err = <<END
   END
   syslog_level_crit = <<END
   END
   syslog_level_alert = <<END
   END
   syslog_level = warning
   syslog_system_enable = 0
   syslog_system_facility = local0
   syslog_system_level = warning
   [SQL]
   db_translate_enterprise = 0
   db_unknown_trap_format = '$-*'
   sql_custom_columns = <<END
   END
   sql_custom_columns_unknown = <<END
   END
   mysql_dbi_enable = 1
   mysql_dbi_host = localhost
   mysql_dbi_port = 3306
   mysql_dbi_database = snmptt
   mysql_dbi_table = snmptt
   mysql_dbi_table_unknown = snmptt_unknown
   mysql_dbi_table_statistics =
   mysql_dbi_username = snmptt
   mysql_dbi_password = secret
   mysql_ping_on_insert = 1
   mysql_ping_interval = 300
   postgresql_dbi_enable = 0
   postgresql_dbi_module = 0
   postgresql_dbi_hostport_enable = 0
   postgresql_dbi_host = localhost
   postgresql_dbi_port = 5432
   postgresql_dbi_database = snmptt
   postgresql_dbi_table_unknown = snmptt_unknown
   postgresql_dbi_table_statistics =
   postgresql_dbi_table = snmptt
   postgresql_dbi_username = snmpttuser
   postgresql_dbi_password = password
   postgresql_ping_on_insert = 1
   postgresql_ping_interval = 300
   dbd_odbc_enable = 0
   dbd_odbc_dsn = snmptt
   dbd_odbc_table = snmptt
   dbd_odbc_table_unknown = snmptt_unknown
   dbd_odbc_table_statistics =
   dbd_odbc_username = snmptt
   dbd_odbc_password = password
   dbd_odbc_ping_on_insert = 1
   dbd_odbc_ping_interval = 300
   [Exec]
   exec_enable = 1
   pre_exec_enable = 1
   unknown_trap_exec =
   unknown_trap_exec_format =
   exec_escape = 1
   [Debugging]
   DEBUGGING = 2
   DEBUGGING_FILE = /var/log/snmptt.debug
   DEBUGGING_FILE_HANDLER = /var/log/snmptthandler.debug
   [TrapFiles]
   # Mettre vos fichiers de conf snmptt entre les deux balises END ci-dessous sans laisser de ligne vide.
   snmptt_conf_files = <<END
   /etc/snmp/snmptt.conf
   /etc/snmp/snmptt.conf.nortel5510
   END

Personnellement, pour une question de clareté, j’ai créé un fichier de conf par matériel observé : Exemple : Nortel Baystack 5510 → snmptt.conf.nortel5510

Ensuite, il s’agit de convertir les mibs qui vous intéresse pour que le traducteur puisse interpréter les traps.

master:/usr/src/nagios# cd /usr/bin/
master:/usr/src/nagios# ./snmpttconvertmib -in=/usr/share/snmp/mibs/exemple.mib -out=/etc/snmp/snmptt.conf.nortel5510
  • /usr/share/snmp/mibs → Endroit où déposer vos mibs.
  • /etc/snmp/snmptt.conf.xxx → Fichier de conf snmptt accueillant la traduction de la mib.
Script d'initialisation

Copier le code ci-dessous pour que le service de traduction des traps SNMP démarre aux lancements du serveur Nagios.

  • /etc/init.d/snmptt
#!/bin/bash
   # init file for snmptt
   # Alex Burger - 8/29/02
   OPTIONS="--daemon"
   RETVAL=0
   prog="snmptt"
   start() {
           echo -n $"Starting $prog: "
           /usr/sbin/snmptt $OPTIONS
           /usr/sbin/snmptrapd -Lf /var/log/snmptt.debug -On -C -c /etc/snmp/snmptrapd.conf
           RETVAL=$?
           echo
           touch /var/lock/snmptt
           return $RETVAL
   }
   stop() {
           echo -n $"Stopping $prog: "
           pkill snmptrapd
           killall snmptt 2>/dev/null
           RETVAL=$?
           echo
           rm -f /var/lock/snmptt
           if test -f /var/run/snmptt.pid; then
             [ $RETVAL -eq 0 ] && rm -f /var/run/snmptt.pid
           fi
           return $RETVAL
   }
   reload(){
           echo -n $"Reloading config file: "
           killall snmptt -HUP
           RETVAL=$?
           echo
           return $RETVAL
   }
   restart(){
           stop
           start
   }
   condrestart(){
       [ -e /var/lock/snmptt ] && restart
       return 0
   }
   case "$1" in
     start)
           start
          ;;
     stop)
           stop
          ;;
     restart)
           restart
          ;;
     reload)
           reload
          ;;
     condrestart)
           condrestart
          ;;
     status)
           status snmptt
           RETVAL=$?
          ;;
     *)
           echo $"Usage: $0 {start|stop|restart|condrestart|reload}"
           RETVAL=1
   esac
   exit $RETVAL

SNMP TrapReceiver Configuration

Les deux champs ci-dessous sont important, ils vont permettre de dire à NagTrap quel est le traducteur qui va interpréter les traps.

  • /etc/snmp/snmptrapd.conf
disableAuthorization yes
traphandle default /usr/sbin/snmptthandler

SNMP Trap Test

Dans un premier temps, nous allons tester l’exécution du script de démarrage de snmptt

master: ~# /etc/init.d/snmptt start

Pour vérifier si le démon tourne :

master:~# ps ax | grep snmp
    5964?        Ss     0:00 /usr/bin/perl /usr/sbin/snmptt --daemon
    5965?        Ss     0:00 /usr/bin/perl /usr/sbin/snmptt --daemon
    5967?        Ss     0:00 /usr/sbin/snmptrapd -Lf /var/log/snmptt.debug -On -C -c /etc/snmp/snmptrapd.conf

Copier une trap fourni avec snmptt dans le /var/spool/snmptt/

master:~# cp /usr/src/nagios/snmptt_1.2/sample-unknown-trap-daemon /var/spool/snmptt/

Dans le fichier /var/log/snmpttunknown.log, l’inscription suivante doit s’y trouver

  • /var/log/snmpttunknown.log
Mon Aug 16 16:06:35 2004: Unknown trap (.1.3.6.1.0.0.0.0.0) received from server01.domain.com at:
   Value 0: server01.domain.com
   Value 1: 192.168.1.1
   Value 2: 111:21:48:19.07
   Value 3: .1.3.6.1.0.0.0.0.0
   Value 4: 192.168.1.1
   Value 5: public
   Value 6: .1.3.6.1.4.1.232
   Ent Value 0: .1.3.6.1.2.1.1.5.0=SERVER01
   Ent Value 1: .1.3.6.1.4.1.232.11.2.11.1.0=0
   Ent Value 2: .1.3.6.1.4.1.232.11.2.8.1.0=Sample Unknown Trap

Nous allons alors créer une règle dans un fichier conf de snmptt pour que la trap soit reconnu

  • /etc/snmp/snmptt.conf.test
EVENT sysName.0 .1.3.6.1.0.0.0.0.0 "Status Events" Normal
   MATCH $2: (^0$)
   FORMAT TestTrap: $3

Penser à rajouter ce fichier de test dans votre snmptt.ini et redémarrer votre démon snmptt

master: ~# /etc/init.d/snmptt stop
master: ~# /etc/init.d/snmptt start

Recopier la trap de test

master:~# cp /usr/src/nagios/snmptt_1.2/sample-unknown-trap-daemon /var/spool/snmptt/

Aller vérifier dans votre base mysql, vous devez avoir la trap.


master:~# mysql -p snmptt -e 'select trapoid,hostname,category,severity from snmptt'
   Enter password:
   +--------------------+---------------------+---------------+----------+
   | trapoid            | hostname            | category      | severity |
   +--------------------+---------------------+---------------+----------+
   | .1.3.6.1.0.0.0.0.0 | server01.domain.com | Status Events | Normal   |
   +--------------------+---------------------+---------------+----------+
