Arborescence des fichiers

Il est d’usage lorsque l’on compile soi-même Nagios de tout installer dans /usr/local/nagios. Le principal avantage de cette installation par défaut est qu’il n’y a en général rien à éditer dans les fichiers de configuration de Nagios et surtout des addons, ceux-ci étant prévus pour fonctionner par défaut dans cette arborescence. Elle est donc particulièrement adaptée aux débutants.

Pourtant, même si cette installation par défaut est tout à fait valable, elle ne correspond plus aux standards actuels tels que définis par la Linux Standard Base ( LSB) et ne permet pas de construire une solution de supervision contenant Nagios en son cœur mais pas que Nagios. C’est le cas de la plupart des installations où Nagios est complété au minimum par NRPE, NSCA, et un module grapheur type PNP. Nous allons donc poser les bases d’une telle installation plutôt réservée il est vrai à des administrateurs Nagios expérimentés.

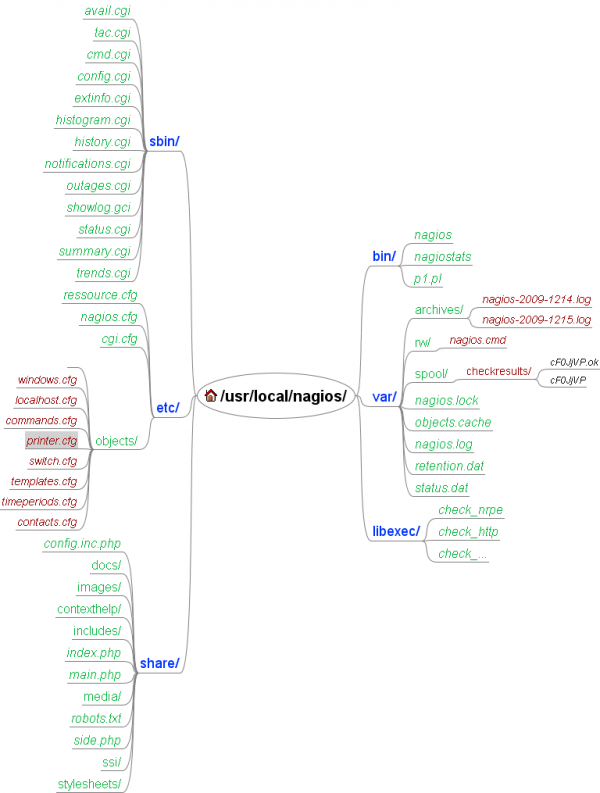

L’arborescence par défaut a sa racine dans /usr/local/nagios/ comme le montre le schéma ci-dessous

Six dossiers se trouvent présents sous cette racine.

• bin/ contient les binaires dont nagios bien sûr mais aussi nagiostats qui permet d’avoir les statistique sde fonctionnement de Nagios et p1.pl qui l’interpréteur Perl intégré si Nagios a été compilé avec cette option.
• libexec/ est le répertoire contenant les plugins de contrôle et collecte.
• sbin/ contient les fichiers CGI qui sont utilisés par l’interface web de Nagios.
• share/ contient l’ensemble des fichiers utilisés par les CGIs d’interface web.
• var/ contient les fichiers de données que gèrent Nagios. On y retrouve le fichier de log mais aussi les fichiers de rétention et de statut. C’est également dans un sous-répertoire (rw) de ce dossier que se trouve le fichier de pipe des commandes externes.
• etc/ contient l’ensemble des fichiers de ocnfiguration de Nagios.

Voici un fichier exhaustif de tous les fichiers et répertoires installés par Nagios obtenu par une simple commande

ls -lR

sur le répertoire /usr/local/nagios/ ainsi que le fichier source au format freemind ayant servi à composer l’image ci-dessus.

L’installation qui est proposée dans la suite de ce document permet de :

1. d’adhérer de façon plus correcte aux standards LSB.
2. de se composer une solution de supervision sur mesure mélangeant Nagios avec d’autres logiciels Open Source.
3. de voir l’ensemble des objets de configuration sans avoir besoin d’éditer de fichiers. Un simple ls suffit. il faut pour cela respecter une règle en or : Un seul objet de configuration par fichier de configuration.
4. de gérer des configurations complexes en environnement distribué avec exceptions sur chacun des collecteurs.
5. de versionner l’ensemble des fichiers de configuration de la solution avec des outils comme SVN, Git ou Bazaar.

Nous allons installer l’ensemble de notre solution de supervision dans /opt/monitoring/. Cette solution contiendra les logiciels Nagios, NRPE, NSCA, PNP, SEC, Collectd et NDOUtils.

Le schéma ci-dessous illustre cette arborescence d’installation néanmoins amputé du dossier etc/ que nous verrons plus loin.

Pas de révolution par rapport à une installation par défaut mais quelques points à souligner :

• Tous les fichiers .pid se retrouvent dans le dossier var/run/ comme c’est la cas sur les distros de type Debian.
• Idem pour les fichiers de log qui se trouvent dans var/log
• Le dossier var/www/ contient l’ensemble des fichiers devant être servis par Apache comme dans les distros de type Debian.
• Le dossier spool/ se voit gratifer d’un nouveau sous-répertoire perfdata/ pour y stocker les fichiers de performance en attente de traitement.
• Un nouveau répertoire var/rrd/ pour contenir l’ensemble des bases de données RRDTool, qu’elle soient générées par PNP, Collectd ou autres.

Cette arborescence est bien entendu une base que vous avez tout loisir de modifier en fonction de vos goûts personnels ou de vos propres standards d’entreprise. Passons au gros morceau avec l’arborescence des fichiers de configuration.

Les fichiers de configuration contiennent l’ensemble des informations nécessaires à la prise en compte d’un périmètre de supervision par Nagios. Il est donc logique d’y trouver des notions d’hôtes, de services, de contacts, de notifications, d’escalades, de dépendances, de groupes, de gabarits et de périodes de temps qui sont autant d’objets que Nagios reconnaît et manipule. Bien que Nagios soit fourni en standard avec un jeu de fichiers de configuration d’exemple, l’arborescence choisie pour ces fichiers se révèlent vite inconfortable et sommaire dès que le périmètre supervisé augmente. Et comme toujours avec Nagios, on se retrouve avec une liberté totale de faire ce qu’on veut; y compris des bêtises.

Nous allons voir à l’aide du schéma ci-dessous quelques bonnes pratiques qui peuvent servir de sources d’inspiration pour votre propre arborescence de fichiers de configuration.

Avant de rentrer dans quelques explications sur cette arborescence, voyons en les points forts ¹⁾

1. Ensemble des fichiers de configuration des logiciels dans un seul répertoire /opt/monitor/etc/, pratique pour démarrer l’équivalent d’un dépôt de code avec un système de contrôle de révisions.
2. Une seule directive config_dir à placer dans le fichier nagios.cfg. En l’occurrence, config_dir=/opt/monitor/etc/nagios/conf.d.
3. Une configuration adaptée à tous types d’installation Nagios, de la plus simple à la plus complexe. C’est juste un jeu de poupées russes qu’il convient maintenant d’expliquer.

Pour cela, rendez-vous dans le dossier /opt/monitor/etc/nagios/. Ce dossier contient l’ensemble des fichiers de configuration nécessaires au bon fonctionnement de Nagios. Au premier niveau, nous retrouvons les traditionnels fichiers nagios.cfg, resource.cfg, cgi.cfg mais aussi deux petits nouveaux : le fichier htpassword.users et le fichier apache2.cfg. le premier sert à stocker les utilisateurs et mots de passe servant à l’interface web de Nagios et le fichier apache2.cfg comprend la configuration Apache pour Nagios. Il faudra faire un lien symbolique vers ce fichier depuis /etc/apache2/conf.d/ pour qu’il soit pris en compte par Apache.

Le dossier le plus important, celui qui contiendra l’ensemble de vos objets de configuration pour Nagios est le dossier conf.d/… Reprenez en cœur avec moi : Comme à la sauce Debian

Dans un environnement simple, vous pouvez vous passer des dossiers global/, default/, local/ et specific/. Il contiennent la même arborescence et seront utilisés plus loin pour un environnement distribué. Dans un environnement, depuis le répertoire conf.d./, vous pointez directement sur les répertoires situés dans un des dossiers cités plus haut. Le découpage est alors très simple. Un dossier parent par type d’objets manipulés par Nagios (hosts/, services/, contacts/,etc…). Chacun des ces dossiers peut être scindés à l’envie ou au besoin en autant de sous répertoires. par exemple, vous avez des hôtes Windows et des hôtes Linux, créez alors un sous répertoire hosts/linux/ et hosts/windows/. Chacun de ces dossiers contient les déclarations d’hôtes genre www.monitoring-fr.org.cfg dans le dossier hosts/linux/.

Le meilleur pour la fin, mais aussi le plus complexe mais pas trop quand même. Nous avons vu en environnement simple de quoi pouvait être composé l’un des dossiers global/ ou local/, etc… Mais à quoi servent ces dossiers que nous avons superbement ignorés jusqu’ici ?

En environnement distribué, il y a au moins trois serveurs Nagios; un central et des collecteurs ²⁾. Ces dossiers vont servir à stocker les configurations de chacun de ces serveurs Nagios. Cela permet d’avoir l’ensemble des configurations de serveurs en un seul point (qui est versionné je le rappelle) et d’ensuite distribuer les objets de configurations en fonction des serveurs.

• Le dossier default/ contient les gabarits d’objets par défaut. Ce dossier est différent sur le central et sur les collecteurs pour pouvoir gérer des services qui sont de façon passive sur le central alors qu’ils sont vus actifs sur les collecteurs. Ceci pour respecter le fait qu’un serveur central est toujours passif. Tous les autres gabarits utilisés dépendront de ces gabarits par défaut.
• Le dossier local/ contient les objets de configuration uniques aux collecteurs.
• Le dossier global/ contient l’ensemble des objets de configuration communs au serveur central et aux collecteurs.
• Le dossier specific/ contient des sous répertoires (un par collecteur et un pour le central) contenant les objets de configuration uniques à un collecteur. Typiquement, les déclarations d’hôtes contenus dans le périmètre de collecte d’un collecteur.

Chacun de ces dossiers contient l’arborescence vu plus haut; à savoir hosts/, services/, etc… Ce découpage, s’il paraît complexe au premier abord permet de pouvoir gérer n’importe quel objet de configuration en fonction du périmètre auquel il s’applique. Cela permet d’avoir des exceptions de n’importe quel ordre comme un collecteur ne supervisant son périmètre que de telle heure à telle heure. Tout est possible comme désactiver un objet de configuration sans l’enlever de la configuration. Il suffit de renommer le fichier objet_de_configuration.cfg en objet_de_configuration.no ou n’importe quelles extension qu’il vous plaira pour que ce fichier soit ignoré au prochain redémarrage de Nagios. Vous pouvez aussi l’effacer puisqu’il pourra renaître de ses cendres grâce au contrôle de révision mis en place sur le répertoire parent.

Nous sommes loin d’avoir fait le tour des possibilités et liberté offertes par Nagios en matière d’arborescence de fichiers et plus spécialement de fichiers de configuration. Les pistes évoquées ici permettent simplement de structurer sa solution de supervision pour une administration au quotidien plus puissante et plus sûre. Libre à vous d’adapter l’ensemble de ce document à vos goûts; l’essentiel étant de ne pas rater la phase de réflexion sur la gestion de ces fichiers de configuration. Le fichier source ayant servi à construire les illustrations de ce document peut vous servir de point de départ.
