Nagios Plugin for Cacti

NPC ( Nagios Plugin for Cacti) est un plugin cacti qui permet de complètement intégrer Nagios à Cacti et offre les fonctionnalités suivantes:

• Une interface à Nagios complètement intégrée à Cacti.
• Une interface utilisateur riche développée avec Ext 2.0.
• Un point d’entrée unique pour surveiller à la fois les états et tendances des composants surveillés.
• Toutes les données sont mises à jour de façon asynchrone grâce à JSON.
• Importation/synchronisation des hôtes de Nagios dans Cacti (N2C).
• Possibilités de customiser l’interface par utilisateur.

L’idée de marier Cacti et Nagios n’est pas nouvelle mais franchit une nouvelle étape avec NPC.

je pars du principe que Nagios et Cacti sont correctement installés en suivant les différents tutos disponibles notamment sur monitoring-fr.org

La plupart des plugins disponibles pour Cacti et donc l’architecture de plugins sont disponibles sur cactiusers.org.

L’installation de cette architecture est simple et peut être rélalisée de deux façons, soit en utilisant des fichiers prépatchés pour la version de cacti utilisée ou patcher soi-même ces mes fichiers. Nous allons utiliser la méthode un, soit les fichiers prépatchés. Cacti est installé en /var/www/cacti et est accessible par l’url /cacti/ du serveur web.

wget http://cactiusers.org/downloads/cacti-plugin-arch.tar.gz
tar xzf cacti-plugin-arch.tar.gz
cd cacti-plugin-arch

Il faut d’abord injecter le fichier sql pour la base de données cacti qui est situé au premier niveau du dossier décompressé.

mysql -u cacti -p cacti < pa.sql

Ensuite, un sipmle déplacement des fichiers situés dans mon cas dans le dossier files-0.8.7b.

cd files-0.8.7b/
sudo mv lib/* /var/www/cacti/lib/
sudo mv plugins /var/www/cacti/
sudo mv include/* /var/www/cacti/include/
sudo mv *.php /var/www/cacti/

A ce stade, l’architecture est installée. Il reste à configurer le minimum pour passer à la suite. Dans l’interface de Cacti, il ne faut pas oublier de donner les droits sur les plugins à l’utilisateur avec lequel vous êtes connectés à Cacti. Ça se passe dans le menu Console –> Utilities –> User Management de Cacti. Apparaît alors un nouveau sous-menu Plugin Management dans le menu Settings de la console. Il reste à éditer la nouvelle version du fichier include/global.php fournie avec l’architecture de plugins..

sudo nano /var/www/cacti/include/global.php

deux blocs sont à modifier. Le premie rpour la connexion à la base de données et l’autre concernant l’url_path.

/* Default database settings*/
$database_type = "mysql";
$database_default = "cacti";
$database_hostname = "localhost";
$database_username = "cactiuser";
$database_password = "cactiuser";
$database_port = "3306";

/*
   Edit this to point to the default URL of your Cacti install
   ex: if your cacti install as at http://serverip/cacti/ this
   would be set to /cacti/
*/

$config['url_path'] = '/cacti/';

Une fois l’architecture en place, l’installation de NPC ne pose pas de problèmes particuliers.

wget http://trac2.assembla.com/npc/wiki/NPCDownload
tar xzf npc-2.0.0b.166.tar.gz
sudo mv npc /var/www/cacti/plugins/

L’installation est terminée. La configuration commence par l’activation de NPC au niveau Cacti. Editer le fichier include/global.php.

sudo nano /var/www/cacti/include/global.php

Déclarer ce plugin dans le fichier global.php.

$plugins = array();
$plugins[] = 'npc';

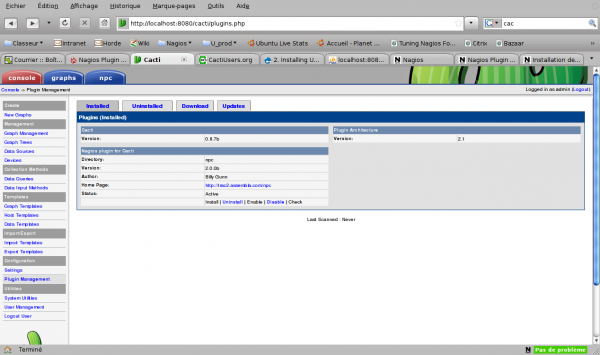

Le reste se passe dans l’interface de cacti. Aller dans Console –> Configuration –> Plugin Management. Se rendre dans l’onglet Uninstalled et valider l’install de npc. Ensuite se rendre dans l’onglet Installed et cliquer sur Enable. Ca doit ensuite ressembler à l’écran ci-dessous.

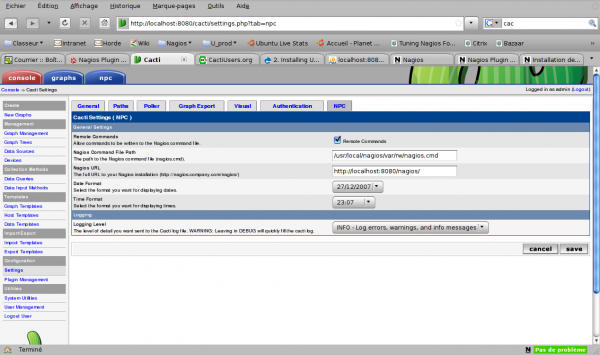

Aller dans Console –> Configuration –> Settings. Un nouvel onglet doit apparaître appelé npc. Il suffit de renseigner les différents champs pour refléter l’installation de Nagios comme l’écran ci-dessous.

NPC est prêt. Reste à configurer Nagios pour qu’il collabore avec son nouveau camarade.

Il faut impérativement que NDOUtilis soit installé sur le serveur Nagios pour faire fonctionner NPC. Au niveau du fichier de configuration nagios.cfg, il faut valider ces directives de configuration.

check_external_commands=1
command_check_interval=-1
event_broker_options=-1
broker_module=/usr/local/nagios/bin/ndomod.o config_file=/usr/local/nagios/etc/ndomod.cfg
process_performance_data=1

Il n’y a pas besoin comme d’habitude de renseigner les directives host_perfdata_command et service_perfdata_command. Les données de performance sont directement stockées en base MySQL par NDO2DB et sont interrogeables par cacti avec le script perfdata.php inclus. Il reste à renseigner le fichier de configuration ndo2db.cfg pour y reporter les valeurs de connexion à la base. Le préfixe des tables ajoutées par NPC à la base Cacti commence par npc_.

db_servertype=mysql
db_host=localhost
db_port=3306
db_name=cacti
db_prefix=npc_
db_user=cactiuser
db_pass=cacti_user

Si tout fonctionne, il est alors temps de se faire plaisir avec un petit tour dans la nouvelle interface de Nagios… dans Cacti.

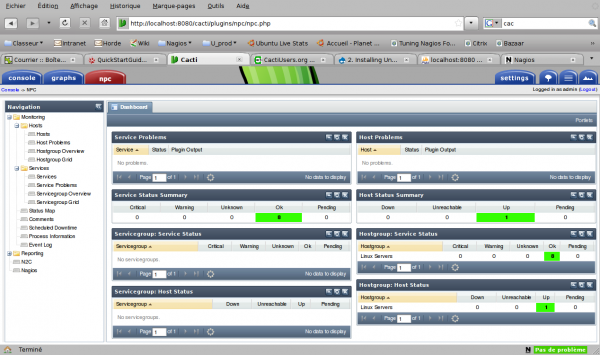

Le tableau de bord

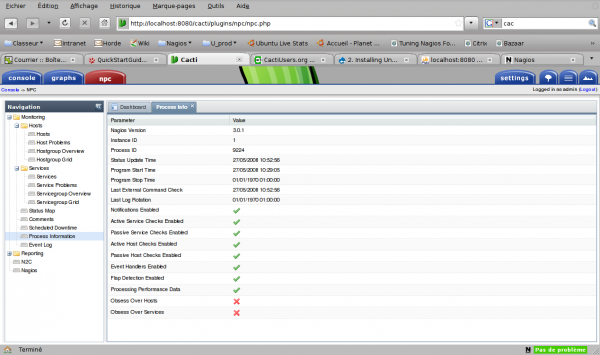

Les processus de Nagios vu depuis Cacti

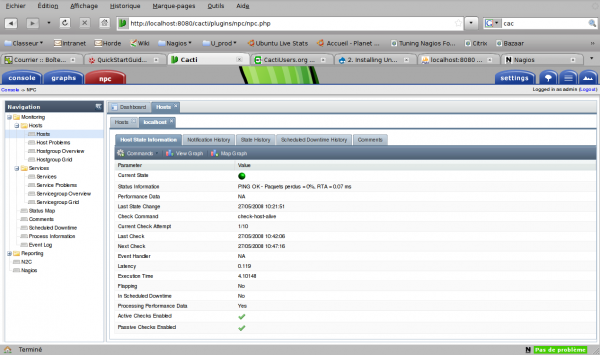

La vue détaillée d’un hôte

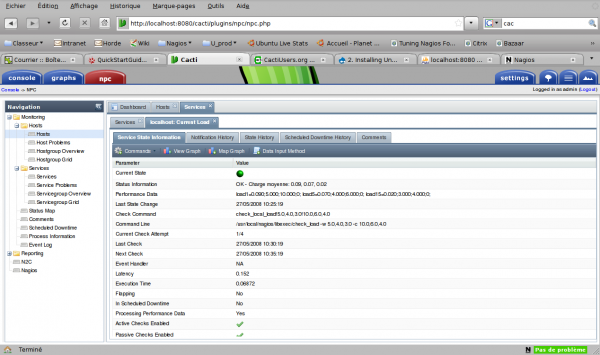

La vue détaillée d’un service
