Documentation d’explication de la supervision d’éléments à l’aide d’un agent.

Pour superviser les machines, deux solutions s’offrent à nous. La solution de l’agent Windows et Linux installé sur chaque machine ou la solution d’utiliser SNMP pour tout les systèmes qui supportent SNMP (c’est à dire tous) et ne pas avoir besoin d’installer de logiciel supplémentaire sur le serveur. On peut combiner les deux sans problèmes, mais afin d’homogénéiser, il est intéressant de faire un choix entre les deux.

Cette partie est à lire uniquement si on a fait le choix d’utiliser les agents sur chaque serveur au lieu d’SNMP. Sinon, se reporter à la documentation nommé Supervision Nagios SNMP.

• @IP du serveur de supervision (srv-supervision) : 172.20.50.163
• @IP du serveur Windows de test (srv-w2k3-test) : 172.20.50.30

Utilisation de l’agent actif Windows NSClient++.

Dans /etc/nagios/nagios.cfg, les lignes suivantes doivent être actives.

# Definitions for Windows hosts
cfg_file=/etc/nagios/objects/hst-win.cfg

# Definitions for Windows groups
cfg_file=/etc/nagios/objects/grp-win.cfg

# Definitions for Windows services (services and service groups)
cfg_file=/etc/nagios/objects/ser-win.cfg

Récupérer NSClient++ : http://sourceforge.net/projects/nscplus

Installer le NSClient++ avec l’installeur MSI : pas de difficultés particulières.

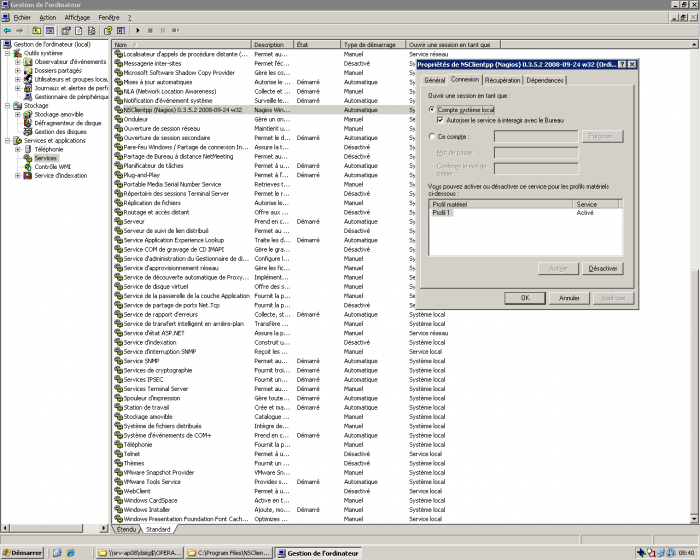

Aller dans la gestion des services Windows et faire une clic droit propriétés sur le service NSClientpp. Vérifier la configuration comme suit.

Aller dans C:\Program Files\NSClient++\NSC.ini.

Tout décommenter sauf CheckWMI.dll et RemoteConfiguration.dll

[modules]
FileLogger.dll
CheckSystem.dll
CheckDisk.dll
NSClientListener.dll
NRPEListener.dll
SysTray.dll
CheckEventLog.dll
CheckHelpers.dll

Ajouter un mot de passe utiliser par le serveur pour accéder aux informations distantes du serveur Windows.

[Settings]
;# PASSWORD
;  This is the password (-s) that is required to access NSClient remotely. If you leave this blank everyone will be able to access the daemon remotly.
password=MotDePasse

Dans la même section, ajouter l’adresse IP du serveur Nagios pour limiter les autorisations à cette adresse IP seulement.

;# ALLOWED HOST ADDRESSES
;  This is a comma-delimited list of IP address of hosts that are allowed to talk to the all daemons.
;  If leave this blank anyone can access the deamon remotly (NSClient still requires a valid password).
;  The syntax is host or ip/mask so 192.168.0.0/24 will allow anyone on that subnet access
allowed_hosts=172.20.50.163/32

Décommenter le port afin d'utiliser le port 12489 par défaut.
[NSClient]
;# NSCLIENT PORT NUMBER
;  This is the port the NSClientListener.dll will listen to.
port=12489

Sauvegarder le fichier et clic droit démarrer sur le service windows. Une icône s’affiche dans la barre des tâches. La machine peut maintenant être ajoutée dans la configuration nagios afin de permettre la remonté d’informations.

De retour sur le serveur dans le fichier /etc/nagios/objects/hst-win.cfg.

Modifier l’host existant en changeant son nom et l’adresse IP du serveur Windows que nous voulons superviser.

define host{
        use             windows-server  ; Inherit default values from a template
        host_name       srv-w2k3-sup    ; The name we're giving to this host
        address         172.20.50.30     ; IP address of the host
        hostgroups      windows-servers ; Host belong group
        }

Laisser le reste par défaut. Le serveur Windows sera dans le groupe windows-servers (directive hostgroups), et aura les services suivants de surveillés.

• Alerte CPU.
• Alerte mémoire.
• Alerte espace disque.
• Uptime.

Pour ajouter le password de l’agent, le mettre dans le fichier /etc/nagios/objects/commands.cfg.

# 'check_nt' command definition
define command{
        command_name    check_nt
        command_line    $USER1$/check_nt -H $HOSTADDRESS$ -p 12489 -s MotDePasse -v $ARG1$ $ARG2$
        }

Il faut juste ajouter le -s MONPASSWORD à la commande.

Pour vérifier complètement la configuration de Nagios, utiliser la commande suivante.

nagios -v /etc/nagios/nagios.cfg
<code/>

Les fichiers inclus dans nagios.cfg sont aussi vérifié, c'est pour cette raison qu'il faut toujours vérifier le fichier ''nagios.cfg'' car de toute façon la totalité des fichiers inclus seront parcourus et testés.

Redémarrer le serveur nagios.
<code>
/etc/init.d/nagios restart

Consulter les informations récoltées sur l’interface web : http://srv-supervision.domaine.local/nagios Il faut un petit temps d’apprentissage afin que les informations soient remontées.

Utilisation de l’agent actif Linux NRPE.

Installer le plugin nrpe pour nagios.

rpm -ivh nagios-plugins-nrpe-2.12-6.el5.i386.rpm

N’installer que le plugin sur le serveur nagios, apparement, il peut y avoir des incidences si on installe tous les paquets NRPE (y compris les paquets clients) sur la même machine que le serveur Nagios.

Installer nagios-nrpe. Pour cela, il est nécessaire d’installer nagios-plugins au préalable.

rpm -ivh nagios-plugins-1.4.13-11.el5.i386.rpm
rpm -ivh nagios-nrpe-2.5.2-1.el5.rf.i386.rpm

Installer les plugins de bases pour superviser uniquement ce qu’on veut sur les clients. Aller dans le dossier plugin-client et installer les plugins suivants.

rpm -ivh nagios-plugins-load-1.4.13-11.el5.i386.rpm
rpm -ivh nagios-plugins-disk-1.4.13-11.el5.i386.rpm

Installer les dépendances Perl suivantes.

• perl-Digest-SHA1
• perl-Socket6
• perl-Crypt-DES
• perl-Digest-HMAC
• perl-Net-SNMP

Utiliser les paquets présent dans le dépôt à l’aide de la commande yum install. S’ils ne sont pas présent, effectuer la commande rpm -ivh sur chaque paquets récupérés sur internet.

Installer le paquet fping.

rpm -ivh fping-2.4-1.b2.2.el5.rf.i386.rpm

Vérifier qu’xinetd est lancé au démarrage dans le runlevel qu’on utilise (ici runlevel 5).

chkconfig --list | grep xinetd

Si ce n’est pas le cas, l’activer.

chkconfig --level 5 xinetd on

xinetd est un super daemon qui permet de ne pas laisser une connexion ouverte de manière permanent mais uniquement lorsque celle-ci a une utilité. Typiquement, le daemon ne s’allume que lorsque une requête est demandée. Dans notre cas, NRPE ne sera lancé que lorsque le serveur NRPE demandera des informations. Le reste du temps, le daemon ne sera pas lancé.

Éditer le fichier /etc/xinetd.d/nrpe et l’activer (disable = no) et ajouter l’adresse IP qui a l’autorisation d’accéder aux informations de la machine (ici 172.20.50.163).

# default: off
# description: NRPE (Nagios Remote Plugin Executor)
service nrpe
{
        flags           = REUSE
        type            = UNLISTED
        port            = 5666
        socket_type     = stream
        wait            = no
        user            = nagios
        group           = nagios
        server          = /usr/sbin/nrpe
        server_args     = -c /etc/nagios/nrpe.cfg --inetd
        log_on_failure  += USERID
        disable         = no
        only_from       = 127.0.0.1 172.20.50.163
}

Redémarrer le service xinetd afin de prendre en compte les modifications.

/etc/init.d/xinetd restart

Dans le fichier de configuration d’NRPE, dans /etc/nagios/nrpe.cfg, on ajoute les commandes qui représentent ce qu’on veut obtenir comme informations sur le serveur. J’ai modifié les informations par défaut pour coller le plus possible à ce que nous cherchons.

command[check_users]=/usr/lib/nagios/plugins/check_users -w 5 -c 10
#CPU
command[check_load]=/usr/lib/nagios/plugins/check_load -w 15,10,5 -c 30,25,20
#Disk
#verifie /tmp /var et /usr à 10% et 5% et / à 150MB et 100MB
command[check_disk]=/usr/lib/nagios/plugins/check_disk -w 10% -c 5% -p /tmp -p /var -p /usr -C -w 150 -c 100 -p /
command[check_zombie_procs]=/usr/lib/nagios/plugins/check_procs -w 5 -c 10 -s Z
command[check_total_procs]=/usr/lib/nagios/plugins/check_procs -w 150 -c 200

Nous n’avons pas besoin de redémarrer de daemon sur le serveur à superviser car c’est xinetd qui s’occupe de lancer le daemon uniquement le temps de l’utilisation du service. De cette manière la nouvelle configuration est appliquée à chaque nouvelle vérification du serveur Nagios.

Dans /etc/nagios/objects/commands.cfg, il faut ajouter la commande check_nrpe sinon Nagios ne la reconnaîtra pas. Ajouter cette définition à la suite des commandes déjà définies.

##############
# NRPE       #
##############
# 'check_nrpe' command definition
define command{
        command_name    check_nrpe
        command_line    $USER1$/check_nrpe -H $HOSTADDRESS$ -c $ARG1$
        }


Définition des services associés à la commande check_nrpe dans le fichier des services linux : ser-lin.cfg

define service{
        use                     generic-service         ;Use generic-service template
        hostgroup_name          linux-servers           ;Apply this service to hostgroup
        service_description     chk-disk                ;Description of service
        check_command           check_nrpe!check_disk   ;Command
        servicegroups           ser-lin-base            ;Service belong servicegroup
        }

define service{
        use                     generic-service
        hostgroup_name          linux-servers
        service_description     chk-cpu
        check_command           check_nrpe!check_load
        servicegroups           ser-lin-base
        }

Vérifier la configuration pour éliminer les éventuelles erreurs.

nagios -v /etc/nagios/nagios.cfg

Redémarrer le service Nagios.

/etc/init.d/nagios restart

Accéder à l’interface web de nagios : http://srv-supervision.domaine.local/nagios/
