Supervision Windows en mode passif

La supervision en mode passif sur Windows s’appuie sur le journal des évènements Windows qu’il est possible de traiter de deux grandes façons. Traduire les évènements en traps SNMP ou/et traduire les évènements en évènement au format syslog.

Sur l’hôte supervisé, nous installons Snare et sur le serveur Nagios Syslog-ng et SEC pour pouvoir traiter informations du journal d’évènements Windows.

A compléter avec le circuit passif basé sur SNMP avec “evntwin” côté client et snmptrapd, snmptt, syslog-ng, mysql et SEC côté serveur. Cet article complète Outils de supervision d'un hôte Windows

L’agent Snare pour Windows est un service compatible pour Windows NT, Windows 2000, Windows XP, et Windows 2003 qui permet le transfert à distance et en temps réel des informations contenus dans les Eventlog Windows. Il convertit ces informations au format texte et les délivre à un serveur syslog local ou distant.

SNARE est particulièrement intéressant sur environnement Windows car il peut constituer la brique de base d’une supervision passive d’hôte Windows. Beaucoup d’informations circulent en effet dans les EventLogs Windows. Et les possibilités de filtrage du contenu de ces évènements constitue la fonction la plus notable de SNARE. Elle permet de filtrer de façon très fine les évènements qui seront envoyés à notre serveur Syslog via protocole UDP pour la version gratuite et UDP/TCP pour la version payante.

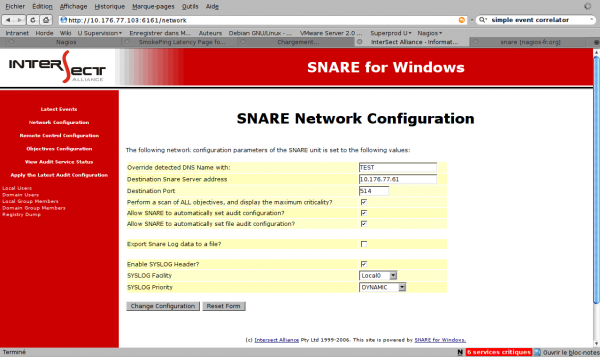

l’installation de SNARE est tellement simple (click, click, click) qu’il n’y a matière à s’étendre plus que ça. Une fois installé, il ne reste plus qu’à se rendre sur http://localhost:6161, renseigner snare/snare comme identifiant/passe et attaquer la configuration. Le premier écran intéressant concerne la configuration réseau de snare.

Il convient d’indiquer l’adresse IP de destination des messages et le port sur lequel écoute les serveur syslog distant.

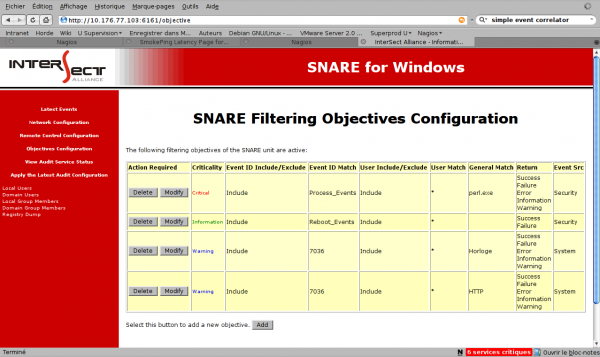

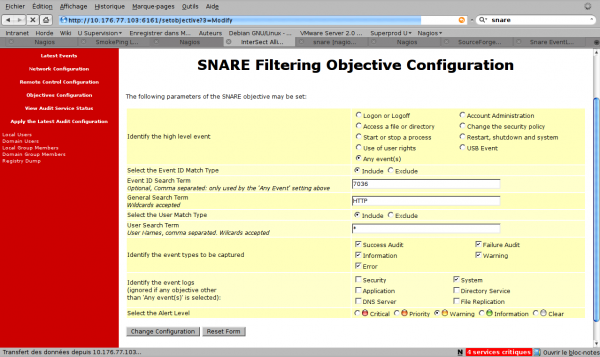

Ensuite, il convient d’éditer les règles de configuration pour traquer les processes et services qu’il nous importe de superviser. Pour ma part, j’ai créé deux règles pour chaque service que je veux superviser. De cette façon, je remonte pour chaque évènement le code retour qu’attend Nagios ¹⁾ comme le montre l’exemple de fichier de configuration ci-dessous. Coller ce texte dans un fichier .reg pour l’importer directement et voir comment sont paramétrées chaque règle.

Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SOFTWARE\InterSect Alliance\AuditService\Objective]

"Objective0"="2	31	32	592,593,594,595	*perl.exe*	0	*	0"
"Objective1"="1	24	32	512,513	**	0	*	0"
"Objective2"="0	31	16	7036	*NSClientpp*en cours d'exécution*	0	*	0"
"Objective3"="2	31	16	7036	*NSClientpp*arrêté*	0	*	0"
"Objective4"="0	31	16	7036	*SNMP*en cours d'exécution*	0	*	0"
"Objective5"="2	31	16	7036	*SNMP*arrêté*	0	*	0"

Syslog-ng est une version plus évoluée du démon standard syslog. Nous allons voir comment le configurer sur le serveur Nagios pour écrire les évènements remontés par Snare dans un fichier de log particulier qui sera ensuite scruté par SEC.

L’installation proprement parler est des plus simple puisque un simple apt-get install syslog-ng suffit. Il s’agit par contre de décrire les modifications de configuration effectuées par rapport au fichier de configuration initial de la distribution.

En effet, Nous attendons une remontée des évènements marqués sur des hôtes supervisés par le canal syslog gràca à Snare et il faut donc préparer notre collecteur à recevoir et classer ces infos provenant des hôtes Windows.

La première partie modifiée concerne les sources. Y est ajouté udp et tcp pour ouvrir les connexions entrantes depuis le réseau.

source s_all {
        # message generated by Syslog-NG
        internal();
        # standard Linux log source (this is the default place for the syslog()
        # function to send logs to)
        unix-stream("/dev/log");
        # messages from the kernel
        file("/proc/kmsg" log_prefix("kernel: "));
        # use the following line if you want to receive remote UDP logging messages
        # (this is equivalent to the "-r" syslogd flag)
        udp();
        tcp();
};

Ensuite, nous ajoutons une destination à notre fichier.

destination df_mswin { file("/var/log/mswin.log"); };

Puis un filtre qui capture tous les évènements de nos sources d’après le mot-clé MSWinEventLog.

filter f_mswin { match("MSWinEventLog"); };

Et on aggrège notre source, filtre et destination comme suit

# mswin.*                 /var/log/mswin.log
log {
        source(s_all);
        filter(f_mswin);
        destination(df_mswin);
};

Reste à assurer la rotation du nouveau fichier de log ainsi créé en modifiant le fichier /etc/logrotate.d/syslog-ng. Les paramètres sont une rotation tous les jours gardée sous forme d’archive compressée pendant 7 jours.

/var/log/mswin.log {
   rotate 7
   daily
   missingok
   notifempty
   compress
}

SEC nous permet de détecter la source, le service, l’état parmi les messages remontés et de formater, envoyer l’alerte correspondante à Nagios. L’installation est des plus simple puisqu’il suffit de décompresser l’archive et de placer les fichiers fournis où bon vous semble.

Sur le serveur Nagios, lancer la commande suivante pour récupérer les sources :

wget http://freefr.dl.sourceforge.net/sourceforge/simple-evcorr/sec-2.5.1.tar.gz

tar -xvzf sec-2.5.1.tar.gz

mv sec-2.5.1/ sec

cp -R sec/ /usr/local/

Pour démarrer SEC, il faudra utiliser un démon du type de celui fournie ci-dessous en adaptant bien sûr les chemins à votre installation.

• Création du démon

#! /bin/sh
### BEGIN INIT INFO
# Provides:      sec
# Required-Start: $local_fs
# Required-Stop: $local_fs
# Default-Start: 2 3 4 5
# Default-Stop:    016
# Short-Description: starts and stops the Simple Event Correlator
# Description:    SEC is Simple Event Correlator
### END INIT INFO
# Auteur: Romuald Fronteau
#
# Base sur Squelette Debian Etch. Merci a Jaakko Niemi pour le script d origine
# PATH should only include /usr/* if it runs after the mountnfs.sh script
PATH=/sbin:/usr/sbin:/bin:/usr/bin
DESC="Simple Event Correlator"
NAME=sec
DAEMON=/usr/local/sec/sec.pl
CONFFILE=/usr/local/sec/etc/*.conf
SYSLOG_INPUT=/var/log/mswin.log
LOGFILE=/usr/local/nagios/var/$NAME.log
#DAEMON_ARGS="--options args"
PIDFILE=/usr/local/nagios/var/$NAME.pid
SCRIPTNAME=/etc/init.d/$NAME
#
# Function that starts the daemon/service
#
do_start()
{
      if [ -f $PIDFILE ]
      then
             return 1
      elif /usr/bin/perl $DAEMON -input=$SYSLOG_INPUT -conf=$CONFFILE
-log=$LOGFILE -pid=$PIDFILE -detach
      then
             return 0
      else
             return 2
      fi
}
#
# Function that stops the daemon/service
#
do_stop()
{
      if [ -f $PIDFILE ]
      then
             PID=`cat $PIDFILE`
             kill -9 $PID
             # Effacement du fichier pid lors de l'arret
             rm -f $PIDFILE
             return 0
      else
             return 1
      fi
}
case "$1" in
  start)
      echo "Demarrage du demon $DESC" "$NAME"
      do_start
      case "$?" in
             0) echo "Le demon a demarre";;
             1) echo "ATTENTION: Un demon tourne deja";;
             2) echo "ERREUR: Une erreur est survenu pendant le demarrage du demon";;
      esac
      ;;
  stop)
      echo "Arret du demon $DESC" "$NAME"
      do_stop
      case "$?" in
            0) echo "Le demon est arrete";;
            1) echo "ATTENTION: Le demon est deja arrete";;
      esac
      ;;
  restart)
      echo "Redemarrage du demon $DESC" "$NAME"
      do_stop
      case "$?" in
        0)
            do_start
            case "$?" in
                 0) echo "Le demon a demarre";;
                 1) echo "ATTENTION: Un demon tourne deja";;
                 2) echo "ERREUR: Une erreur est survenu pendant le demarrage du demon";;
            esac
            ;;
        1)
            # Echec de l arret
            echo "ATTENTION: Le demon est deja arrete"
            do_start
            ;;
      esac
      ;;
  *)
      echo "Usage: $SCRIPTNAME {start|stop|restart}" >&2
      exit 3
      ;;
esac
:

Ensuite, on donne les droits d’exécution au démon, on le copie dans /etc/init.d et le paramètre pour un lancement au démarrage de la machine :

chmod +x sec

cp sec /etc/init.d

update-rc.d sec defaults 91

Enfin, voici deux règles de base, simple et 100% améliorable de ce qu’il est possible de faire avec SEC dans le cadre d’un traitement de fichier Windows.

mkdir /usr/local/sec/etc
vi /usr/local/sec/etc/win_horloge.conf

type=Single
ptype=RegExp
pattern=.*Horloge.*cution
desc=Le service Horloge Windows est entré dans l'état : en cours d'exécution
action=shellcmd /usr/local/nagios/libexec/eventhandlers/submit_check_sec SERVER_NAME SERVICE_TO_IMPACT_IN_NAGIOS 0 "OK - W32 Time Started"

type=Single
ptype=RegExp
pattern=.*Horloge.*arr
desc=Le service Horloge Windows est entré dans l'état : arrêté
action=shellcmd /usr/local/nagios/libexec/eventhandlers/submit_check_sec SERVER_NAME SERVICE_TO_IMPACT_IN_NAGIOS 2 "Critical - W32 Time Stopped"

• Pré-requis

Nagios doit être paramétré pour que le check passif fonctionne.

• Création le l’eventhandler submit_check_sec

La façon la plus simple de gérer notre service lié à SEC dans nagios est de définir ce service en check passif et de lui envoyer des commandes externes lors qu’un eventlog remonte comme défini dans les règles ci-dessus.

#!/bin/sh
# This is a sample shell script showing how you can submit the PROCESS_SERVICE_CHECK_RESULT command
# to Nagios. Adjust variables to fit your environment as necessary.
now=`date +%s`
commandfile='/usr/local/nagios/var/rw/nagios.cmd'
/bin/printf "[%lu] PROCESS_SERVICE_CHECK_RESULT;$1;$2;$3;$4\n" $now > $commandfile

On autorisera le droit en exécution à notre eventhandler.

chmod 755 /usr/local/nagios/libexec/eventhandlers/submit_check_sec

Pour finir, vous n’aurez plus qu’à déclarer votre service avec la commande check_dummy (ce plugin simule l’état que vous désirez). Votre service sera réellement piloter par les règles définies dans la conf de SEC via submit_check_sec.

Dans commands.cfg :

define command{
        command_name    check_dummy
        command_line    $USER1$/check_dummy $ARG1$
        }

Dans le service.cfg :

define service{

   use                     template-service
   host_name               WIN2K3_TEST
   service_description     Service DNS
   active_checks_enabled   0
   passive_checks_enabled  1
   check_command           check_dummy!0
   }
