Architecture d'une solution Sécurité OSS

Dans ce dossier, figure une présentation d’une architecture de solutions Sécurité OSS, ainsi qu’un ensemble de documentations et de tutoriels sur sa mise en place.

Pour toutes questions, informations complémentaires, rendez-vous sur le forum du site.

Ce dossier a été réalisé par :

• IDS : Intrusion Detection System

• HIDS : Host Intrusion Detection System

• NIDS : Network Intrusion Detection System

• IDMEF : Intrusion Detection Message Exchange Format

• PDC : Primary Domain Controller

• LDAP : Lightweight Directory Access Protocol

• SMS : Short Message Service

• LML : Log Monitoring Lackey

Tout d’abord, afin de s’assurer du bon fonctionnement des postes informatiques à surveiller, l’installation d’un logiciel comme Ossec, un HIDS, est très utile. En effet, Ossec permet de vérifier la modification de fichiers, de détecter des attaques (rootkits, …) et de générer des alertes.

Ensuite, comme la surveillance système ne fait pas tout, car n’étant pas infaillible, il est judicieux d’ajouter un logiciel NIDS, tel que Snort. Cette application, correctement configurée, peut détecter tous trafics suspects sur le réseau, comme par exemple le scan de ports, les rootkits, et ainsi de s’assurer une surveillance à la fois système et réseau.

Tout comme Ossec, Snort envoi lui aussi des alertes.

Dans l’optique de pouvoir superviser l’ensemble des évènements générés par ces deux applicatifs, il faut pouvoir les centraliser, rendant de cette manière l’administration et la visualisation des alertes plus rapides. C’est ce que permet le logiciel Prelude, un IDS, qui utilise des applications tels qu’Ossec et Snort comme des sondes.

Ainsi, après avoir intégré ces deux applications à Prelude, leurs alertes sont transmises et donc centralisés au sein d’un seul logiciel. De plus, ce logiciel permet de normaliser toutes les alertes au format IDMEF et les stocke dans une base de données.

IDMEF

Le format IDMEF décrit une alerte de façon objet et exhaustive. Une alerte est le message qui est émis depuis un analyseur, qui est une sonde en langage IDMEF, vers un collecteur. Le but d’IDMEF est de proposer un standard permettant d’avoir une communication hétérogène quel que soit l’environnement ou les capacités d’un analyseur donné. Ces alertes sont définies au format XML, offrant une possibilité de validation de chaque message. En général, les implémentations restent binaires, afin d’éviter les problèmes connus d’ajout d’information inutiles en dehors d’XML lorsque l’on envoie un message sur le réseau.

IDMEF offre aussi un vocabulaire précis, qu’il est courant d’utiliser dans le domaine de la détection d’intrusions. Par exemple, une classification correspond au nom d’une alerte, un impact celui d’un niveau d’attaque.

Prelude-Correlator

Afin de corréler des alertes, Prelude peut intégrer également un corrélateur, à savoir Prelude-Correlator, un module ou plugin de l’application, donc parfaitement compatible.

Ce dernier permet ainsi de relier certaines alertes entre elles, spécifiques à une attaque par exemple, selon des règles de corrélation définies. Il intercepte alors les alertes et les corrèle (ou pas), avant de les retransmettre au Prelude.

Prewikka

Pour visualiser ces évènements stockés dans une base de données, Prelude, qui n’a pas d’interface graphique par défaut, possède un module nommé Prewikka, qui affiche en détail les alertes reçues par le corrélateur et les diverses sondes (Ossec, Snort).

Et enfin, Nagios, logiciel de supervision, interroge la base de données de Prelude à la recherche d’alertes importantes de type Haute (High, soit Critical) ou Moyenne (Medium, soit Warning) et grâce à l’agrégation, remonte les alertes sous forme d’un statut.

Ici, Nagios ne sert que de plateforme de visualisation des alertes Prelude, or comme il y a déjà une console de visualisation Prewikka, l’ajout d’un serveur Nagios peut sembler inutile. Mais, il ne faut pas oublier que Prelude ne fait remonter que des informations IDS, Nagios de par sa multitude d’outils, peut quant à lui faire récupérer beaucoup plus d’informations systèmes (performance, espace disque, …), et vérifier que certains services fonctionnent correctement.

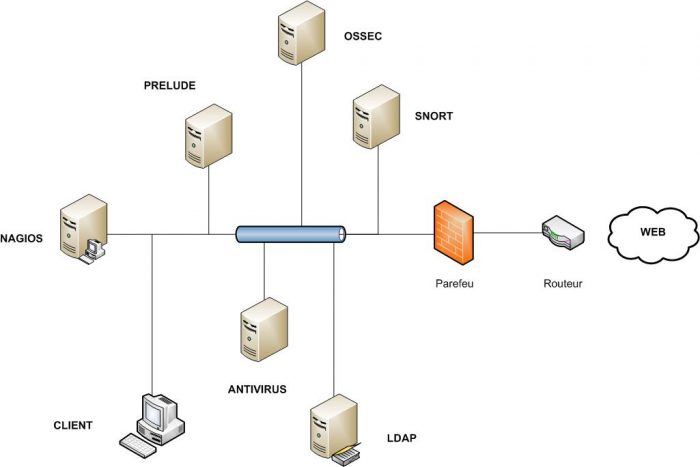

Voici une topologie réseau de base, formée en étoile :

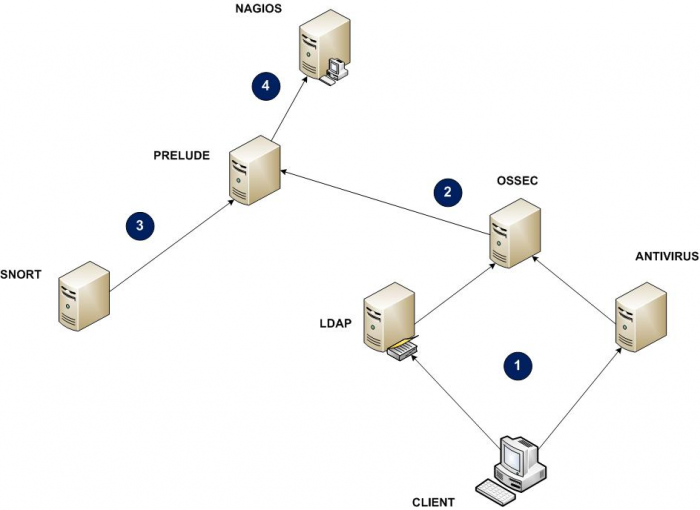

L’architecture mise en place doit permettre l’acheminement d’une alerte, provenant d’un poste client, jusqu’à son affichage dans la console de supervision de Nagios. Le schéma ci-dessus, offre une vision plus claire du trajet parcouru par une alerte. Ce parcours peut être divisé en plusieurs étapes :

Pour commencer, il y a un poste client (nommé tout simplement CLIENT), ce dernier est intégré à un domaine (serveur PDC, nommé LDAP) et dispose d’un antivirus administré par un serveur (soit nommé ANTIVIRUS.

1. Un problème x sur CLIENT survient, selon la nature du problème (authentification, virus, …), le contrôleur de domaine LDAP, ou bien le serveur ANTIVIRUS affiche cet évènement dans un fichier log, fichier qui grâce à Ossec est analysé.
2. OSSEC détecte alors le problème selon ses propres règles et fait remonter l’alerte (si besoin) sous forme de message IDMEF au serveur PRELUDE. Le serveur PRELUDE, réceptionnant l’alerte, ajoute alors un évènement dans sa base de données au format IDMEF, respectant ainsi toujours la norme.
3. De son côté, le serveur SNORT, détecte une attaque y sur le réseau, identifiée par ses règles, et transmet alors une alerte IDMEF à PRELUDE. Tout comme pour une alerte provenant d’OSSEC, PRELUDE stocke l’évènement dans la base de données.
4. Le serveur de supervision NAGIOS, afin d’afficher les alertes, check régulièrement le serveur PRELUDE, et dès qu’il détecte une ou des alertes dans la base de données, il affiche un statut CRITICAL ou WARNING pour le service gérant le check de Prelude (soit check_prelude). Ainsi, il détecte les alertes x d’Ossec et y de Snort, qui selon leur priorité, leur niveau d’importance change le statut du service de check_prelude. Les alertes sont alors correctement affichées dans la console du serveur NAGIOS.

Dans cet exemple, le poste CLIENT tente une authentification auprès du contrôleur de domaine LDAP. Le mot-de-passe n’étant pas le bon, après plusieurs tentatives, que LDAP a pris soin de stocker dans ses logs, l’application Ossec cliente qui les analyse, par exemple après trois échecs, transmet alors une alerte au serveur OSSEC.

OSSEC, réceptionne l’évènement et l’inscrit dans ses propres logs tout en le transférant au format IDMEF au serveur PRELUDE.

Prelude-Manager, à la réception de l’alerte, l’ajoute dans sa base de données.

NAGIOS, comme à son habitude, check la base de données de PRELUDE toutes les cinq minutes, ainsi, au bout des cinq minutes, le service configuré utilise la commande check_prelude pour compter la présence d’alertes. Si la priorité de cette alerte, à savoir, l’échec d’authentification ldap, est de type CRITICAL, le statut du service sous NAGIOS passe alors à l’état CRITICAL.

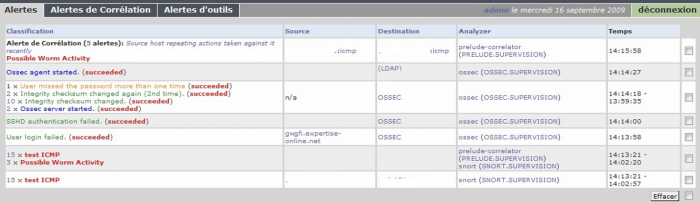

Pour visualiser les détails des alertes, il faut utiliser l’interface Web de PRELUDE, c’est-à-dire Prewikka, qui affiche les alertes de la base de données de Prelude.

Ensuite, il est possible de visualiser plus en détail les informations :

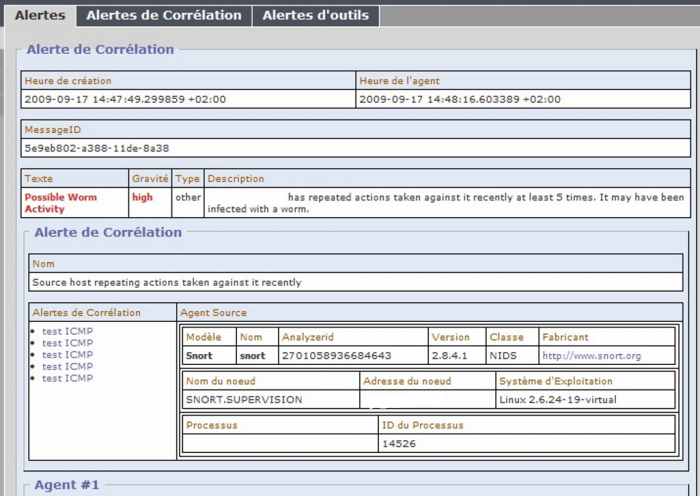

Comme le montre cette capture d’écran, l’alerte est beaucoup plus précise, et détaillée en indiquant le problème rencontré, la sonde qu’il a générée, …etc. Ainsi, il est possible de trouver l’origine du problème et donc de le résoudre.
